sHS (квадратний порожнистий переріз) RHS (прямокутний порожнистий переріз) і CHS (круглий порожнистий переріз)

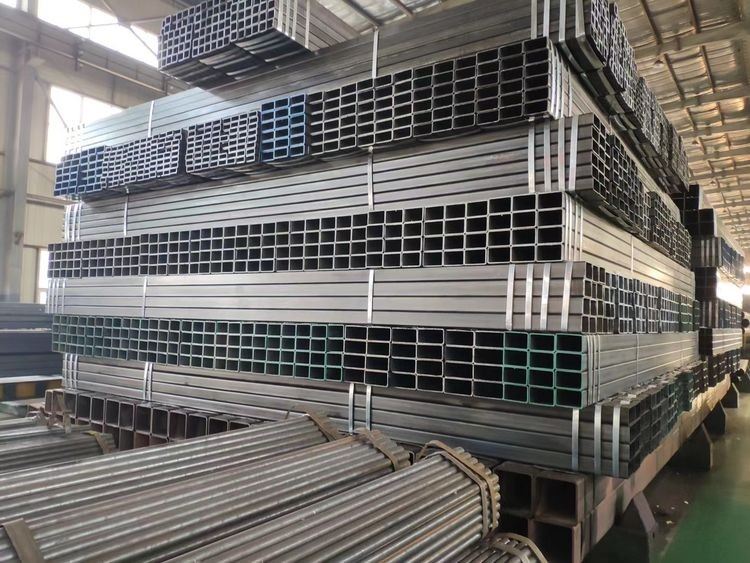

AS/NZS 1163 C350/C450 RHS — це низка квадратних і прямокутних порожнистих профілів конструкційного та -загального призначення холодноформованих із зварюванням опором.

AS/NZS 1163 C350 RHS. Ці продукти виготовлено відповідно до вимог C350 і C450 до механічних властивостей і придатні для зварювання та обмеженого згинання.

Порожнисті профілі C350/450L0 підходять для застосування-підшипників, мають гарну міцність на кручення, ударну міцність і високе співвідношення міцності до ваги. Типові сфери застосування включають сільськогосподарське, загальне машинобудування, механічне транспортування та конструкції.

Допуски

Допуски на розміри встановлені відповідно до AS/NZS 1163.

характеристики			Допуски
Зовнішні розміри			1%, мінімум0,5 мм
Товщина (т)			10%
Увігнутість / Опуклість			Макс. . 0.8% або 0,5 мм, залежно від того, що більше
Прямоугольність сторін			901
Зовнішній кутовий профіль			(Еквівалент 50×50 або менше)	1,5т до 3,0т
			(Еквівалент більше ніж 50×50)	1,8т до 3,0т
Твіст			2 мм+0.5 мм/м у довжину
прямолінійність			0,15% від загальної довжини
Маса одиниці довжини			Не менше ніж у 0,96 рази зазначеної маси на окремих відрізках
Довжина	Довжина фрези		0, +100 мм
	Точна довжина
		L6000 мм	0, +5 мм
		6000 ммL10 000 мм	0, +15 мм
		10 000 мм L	0, +5 мм+1 мм/м
ПРИМІТКА 1) Зовнішні розміри вимірюються поперек квартир у положеннях щонайменше 50 мм від кінця.

Доступний діапазон розмірів Розміри (розмір -мм)
Розмір (мм)		Товщина стінки (мм)
Квадратний	Прямокутний	1.6	2.0	2.5	3.0	3.5	4.0	5.0	6.0	8.0	9.0	10.0	12.0	12.5	16.0	19.0	22.0
	60×30
50×50
	60×40
	70×40
60×60
	75×45
	75×50
	100×40
75×75
	100×50
80×80
	125×40
	125×50
	102×76
89×89
	127×51
90×90
100×100
	125×75
	150×50
	150×75
	152×76
	150×80
120×120
125×125
	150×100
150×150
	175×125
	200×100
175×175
	200×150
	250×100
200×200
	225×175
	250×150
	300×100
	250×200
	300×150
250×250
	300×200
	350×150
300×300
	350×250
	400×200
350×350
	400×300
400×400
	500×300
450×450
	600×300
500×500
550×550
Доступні C350/C350L0 C350/C350L0 підтвердження C450 в наявності C450 буде підтверджено C450L0 має бути підтверджено для всього діапазону Пофарбований в колір C350 pre-galv (чистий цинк) C350 pre-galv (лише чистий цинк)
