Що слід враховувати при виборі сталевих труб ERW

У промисловості, будівництві, нафтогазовому секторі вибір правильного матеріалу для трубопроводів є критично важливим рішенням, яке безпосередньо впливає на цілісність конструкції, довговічність проекту та безпеку. Сталеві труби, зварені електрорезистивним зварюванням (ERW), є одними з найбільш універсальних і економічно-ефективних рішень, доступних сьогодні. Виготовлені шляхом холодного-формування сталевих рулонів у циліндричну форму та використання-електричного струму високої частоти для зварювання країв, труби ERW забезпечують чудову точність розмірів і механічну міцність.

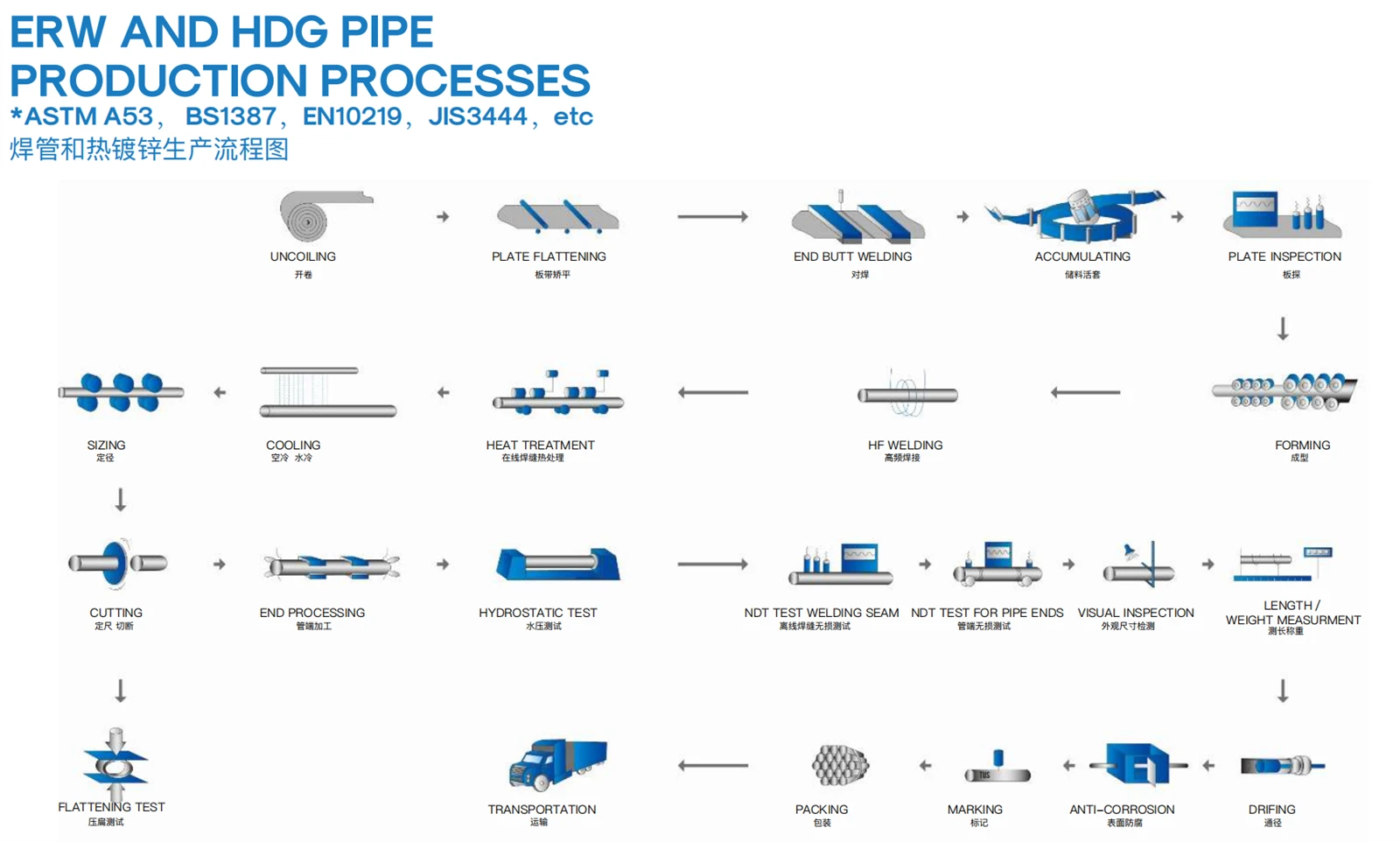

Процеси виробництва труб ERW і HDG

Однак не всі сталеві труби ERW однакові. Вибір неправильної специфікації може призвести до катастрофічних структурних збоїв, передчасної корозії або дорогих затримок проекту.

Незалежно від того, чи є ви менеджером із закупівель, інженером-будівельником чи підрядником проекту, у цьому вичерпному посібнику з оптимізації пошукових систем описано важливі фактори, які ви повинні враховувати, щоб зробити поінформовану та професійну покупку.

Перш ніж зануритися в металургійні специфікації, ви повинні чітко визначити основну функцію трубопроводу. Сталеві труби ERW виконують різноманітні ролі, і застосування диктує необхідний клас і стандарти виробництва.

Загальні застосування труб ERW:

• Конструкційні та пальові:Використовується в риштуваннях, будівельних колонах, будівництві мостів і глибоких фундаментах. Вони вимагають високої межі міцності та міцності.
• Передача рідини та газу:Використовується для розподілу води, каналізації, транспортування природного газу та нафтопроводів. Вони вимагають суворого-випробування тиском і-герметичності зварювання.
• Машинобудування та автомобільна інженерія:Використовується в конвеєрних роликах, автомобільних шасі та сільськогосподарському обладнанні, де точний допуск розмірів є життєво важливим.

Професійна порада:Завжди збігайте робоче середовище труби (підземне, морське, високий-тиск або висока-температура) з відповідною маркою сталі, щоб уникнути надмірної-технічної несправності або несправності матеріалу.

Труба будівельних лісів

Для транспортування рідини

Для структурних застосувань

Механічні властивості сталевих труб ERW визначаються хімічним складом рулонної сталі. Вибраний клас визначає міцність, пластичність і зварюваність труби.

Основні стандарти, які слід знати:

• ASTM A53(Ступінь A & B):Стандартна специфікація для труб, сталевих, чорних і гаряче{0}}занурених, оцинкованих-покриттям, зварних і безшовних. Марка В дуже популярна для конструкцій і застосувань під тиском завдяки своїй вищій міцності на розрив (межа текучості 240 МПа проти . 205 МПа для марки А).
• API 5L(Лінія труба):Цей стандарт, керований Американським інститутом нафти, охоплює класи від B доX70абоX80для транспортування нафти і газу. Вищі цифри «X» вказують на високу межу текучості та стійкість до суворих умов.
• ASTM A500:Зокрема охоплює холодноформовані зварні конструкційні труби з вуглецевої сталі круглого та фасонного профілю. Ідеально підходить для будівельних проектів.

Труби ERW високо цінуються за їх точні розміри порівняно з безшовними трубами. При покупці необхідно перевіритиЗовнішній діаметр (OD), Товщина стінки (WT), іРозклад (SCH).

Номінальний розмір труби (NPS) порівняно з фактичним зовнішнім діаметром

Для труб з NPS 12 дюймів або менше номінальний розмір не відповідає фактичному зовнішньому діаметру. Наприклад, труба NPS 6 має фактичний зовнішній діаметр 6,625 дюйма. Для труб 14 дюймів і більше NPS дорівнює фактичному зовнішньому діаметру.

Графіки товщини стін

Товщина стін класифікується за номерами таблиці (наприклад, SCH 10, SCH 40, SCH 80).

• SCH 40є стандартною вагою та підходить для більшості загальних конструкцій і ліній рідини низького--середнього тиску.
• SCH 80має більш товсті стінки, що забезпечує підвищений тиск і структурну здатність навантажувати.

Переконайтеся, що виробник надає сертифікати відповідностідопуски на розміри(зазвичай вказується в межах ±1% для OD та ±10% для товщини стінки згідно зі стандартами ASTM/API).

Визначальною характеристикою труби ERW є її поздовжній зварний шов. Історично старіші методи виробництва ВЗВ (-низькочастотне зварювання) були схильні до «корозії швів» або поломок зварювання. Сучасні труби ERW використовуютьВисокочастотне (ВЧ) контактне зварювання, що створює однорідний високо{0}}міцний зв’язок.



Виробництво труб ERW

Важливість термічної обробки (відпалу)

Під час зварювання країв сталевої пластини створюється локальне напруження та зона термічного-впливу (HAZ). Високоякісні-труби ERW проходять процес під назвоювідпал шваабо нормалізація-повного організму. Ця термічна обробка рекристалізує зернисту структуру на лінії зварювання, гарантуючи, що шов має такі ж механічні властивості та стійкість до корозії, як і решта тіла труби.

Завжди запитуйте у свого постачальника: Чи проходив зварювальний шов термічну обробку (PWHT) після-зварювання?

Сталь за своєю природою схильна до окислення та корозії. Залежно від того, де будуть встановлені ваші труби ERW, вибір відповідної обробки поверхні не-підлягає обговоренню для розширення життєвого циклу вашої інфраструктури.

1. Гола/чорна сталь (змащена)

Трубу залишають без покриття, але обробляють легким шаром індустріального масла для запобігання іржавінню під час транспортування та зберігання. Це підходить, якщо труби будуть пофарбовані, покриті -на місці або закриті в контрольованому внутрішньому середовищі.

2. Гаряче-цинкування (HDG)

Трубу занурюють у ванну з розплавленим цинком, утворюючи товстий міцний шар сплаву. Оцинковані труби ERW забезпечують винятковий захист від атмосферної корозії та широко використовуються у зовнішніх конструкціях, лініях водопостачання та огорожах.

3. Анти{1}}корозійні полімерні покриття

Для підземних трубопроводів або висококорозійних хімічних середовищ потрібні вдосконалені покриття:

• 3LPE (три-шаровий поліетилен):Містить -високоефективний епоксидний шар, клейовий шар і зовнішній поліетиленовий шар. Забезпечує елітний захист від механічних пошкоджень і хімії ґрунту.
• FBE (епоксидна смола на сплаві):Відмінно підходить для захисту газо- та нафтопроводів, що працюють при стандартних температурах.

Гаряче цинкування-

3LPE

FBE

Щоб переконатися, що ви отримуєте труби ERW професійного-класу, ви повинні перевірити протоколи контролю якості виробника. Оскільки зварний шов є потенційною вразливою точкою, суворе випробування є обов’язковим.

Переконайтеся, що ваш постачальник надає aСертифікат випробування млина (MTC)відповідно доEN 10204 Тип 3.1 або 3.2. MTC повинен підтвердити, що партія пройшла наступні тести:

• Гідростатичні випробування:Кожну трубу наповнюють водою та створюють певний тиск, щоб гарантувати відсутність витоків або мікро-тріщин уздовж лінії зварювання.
• Ультразвукове випробування (UT) / вихрові струми:Не-руйнівні методи, які використовуються для сканування всієї довжини зварного шва на наявність внутрішніх дефектів, пустот або включень.
• Випробування на механічне сплющування та вигин:Руйнівні випробування зразків. Труба сплющена в зоні зварного шва, щоб уникнути тріщин, що підтверджує пластичність зварного шва.

Остання частина головоломки стосується не самої сталі, а того, у кого ви її купуєте. Постачання від авторитетного, акредитованого виробника запобігає ризику підроблених матеріалів або неякісних сталевих рулонів.

Контрольний список перевірки ключового постачальника:

• Сертифікати:Чи має виробник сертифікати ISO 9001, API 5L і CE?
• Простежуваність:Чи може постачальник відстежити кожну окрему трубу до питомої теплоти сталевої бухти зі сталеливарного заводу?
• Упаковка та захист:Чи правильно з’єднані труби сталевою стрічкою? Чи захищені кінці пластиковими ковпачками, щоб запобігти пошкодженню різьби чи потраплянню сміття під час морських/наземних перевезень?
• Терміни виконання та логістика:Чи може постачальник надійно дотримуватися графіку вашого проекту? Затримка доставки трубопроводів може призвести до великих фінансових штрафів на будівельних майданчиках.

Вибір правильної сталевої труби ERW – це балансвимоги до продуктивності, умови навколишнього середовища та бюджетні обмеження. Приділяючи особливу увагу марці сталі (наприклад, ASTM A53 або API 5L), забезпечуючи відповідні графіки товщини стінки, перевіряючи, що зварювальний шов був належним чином відпалений, і вимагаючи комплексних сертифікатів випробувань на стані, ви усуваєте припущення та зменшуєте структурні ризики.

Інвестування часу в перевірку цих технічних параметрів гарантує безперебійну, безпечну роботу вашого проекту та економічну-ефективність протягом усього терміну експлуатації. Якщо ви сумніваєтеся, проконсультуйтеся з сертифікованим інженером-конструктором і прозорим, перевіреним виробником сталі, щоб пристосувати точні характеристики до ваших креслень.
